Arbeiten mit uChart

uChart ist ein Add-on für uCreate Print von XMPie, mit dem Sie grafische Tabellen und Diagramme erstellen können, die von dynamischen Daten gesteuert werden.

uChart integriert die Funktionen von Chartbot^TM, einem externen Add-on von Soft Horizons (http://wowem.com/consulting.htm)

XMPie hat verschiedene der Chartbot-Funktionen für seine eigenen Zwecke genutzt und hat Werte zugeordnet, die nicht übersteuert werden können.

Sie können die Diagrammeigenschaften passend zu Ihren spezifischen Anforderungen individualisieren: wählen Sie zwischen verschiedenen Arten von Diagrammen – Kreisdiagramm, Balken, Linien usw., definieren Sie das Farbschema, wählen Sie, ob Beschriftungen angezeigt werden sollen oder nicht usw. Ein Beispiel für ein dynamisches Diagramm können Sie der nachfolgenden Abbildung entnehmen:

Um ein dynamisches Diagramm zu erstellen, markieren Sie einfach einen Grafikrahmen mit einem Tabellen-ADOR.

Hinweis: Für das Erstellen von dynamischen Diagrammen benötigen Sie eine uChart-Lizenz. Wenn Sie keine Lizenz haben, erscheinen die dynamischen Diagramme mit einem Wasserzeichen.

So markieren Sie ein Grafikrahmen mit einem Tabellen-ADOR:

Verwenden Sie eines der Toolsymbole für Grafikrahmen und zeichnen Sie mit der Maus einen Platzhalterrahmen im Dokument.
Doppelklicken Sie im Bereich Dynamischer Inhalt auf das entsprechende Tabellen-ADOR.

Der Grafikrahmen zeigt ein Diagramm-Symbol an (Kreisdiagramm), an dem zu erkennen ist, dass der Rahmen mit dem gewählten Tabellen-ADOR markiert wurde.

Zu diesem Zeitpunkt gibt das Diagrammsymbol nicht die Daten des Tabellen-ADORs wieder. Es zeigt nur an, dass dieser Grafikrahmen mit einem Tabellen-ADOR markiert ist und dass Sie jetzt die Diagrammeigenschaften konfigurieren sollten, wie es in den nächsten Schritten erläutert wird.
Legen Sie fest, wie die Daten des Tabellen-ADORs in dieser Grafik dargestellt werden sollen. Klicken Sie dazu mit der rechten Maustaste irgendwo in den Grafikrahmen und wählen Sie Dynamischer Inhalt > uChart Eigenschaften.

Es erscheint der Dialog uChart Eigenschaften.
Stellen Sie die Diagrammeigenschaften entsprechend der Erklärung der unteren Tabelle ein.
Wenn Spaltenwerte des Tabellen-ADOR das Diagramm belegen, wird für jeden Empfänger das passende Diagramm angezeigt.

Es gibt im Dialog uChart-Eigenschaften folgende Optionen:

Option	Beschreibung
Typ	Wählen Sie den gewünschten Diagrammtyp: Kreis, Balken, Linien, Fläche oder Misch. Je nach dem gewählten Diagrammtyp variieren die Optionen in diesem Dialog leicht. In dieser Tabelle sind Optionen aufgeführt, die allen Diagrammtypen gemeinsam sind, gefolgt von typspezifischen Optionen.
Gemeinsame Optionen	Folgende Optionen sind allen Diagrammtypen gemeinsam: Farben und Daten, Vorschau, Schriftart, Legende, 3-D-Effekt und Diagrammoptionen.
Farben und Daten	Wählen Sie die Farben, in der die Grafik anzeigen soll (um Farben zur Liste hinzuzufügen, wählen Sie Fenster > Farbmuster aus dem InDesign-Menü). Nur Kreisdiagramme: wählen Sie eine oder mehrere Farben, indem Sie ihre Kästchen aktivieren. Die Gesamtanzahl der ausgewählten Farben erscheint unten in der Farbpalette. Mithilfe den Schaltflächen Nach oben und Nach unten bestimmen Sie die Farbanordnung: Übertrifft die Anzahl der Kreissegmente die Anzahl der von Ihnen ausgewählten Farben, werden die Schattierungen dieser Farben verwendet, um die Segmente voneinander zu unterscheiden. Liegt die Anzahl der Segmente unter der Anzahl der Farben, werden für das Diagramm die Farben oben in der Liste verwendet. Balken-, Linien-, Flächen- oder Mischdiagramm: Doppelklicken Sie auf den Namen einer einzelnen Farbe (oder ihre Beschreibung), um sie auf eine bestimmte Spalte des Tabellen-ADORs anzuwenden. Es erscheint der Dialog Serienfarbzuweisung, in dem Sie Folgendes einstellen können: Serie: wählen Sie die relevante Tabellenspalte aus der Liste aus. Namen anzeigen: geben Sie den Text ein, der als Spaltenbeschriftung im Textfeld angezeigt werden soll. Bei der Verwendung eines Mischdiagramms wird dem Liniendiagramm die zuletzt ausgewählte Farbe in der Liste Farbe zugeordnet.
Vorschau	Sehen Sie eine Vorschau der Grafik mit den Eigenschaften, die Sie in diesem Dialog festlegen. Beachten Sie, dass Ihre Änderungen nur gespeichert werden, nachdem Sie auf OK oder Anwenden.
Schriftart	Wählen Sie die Schriftart und die Größe aller Textabbildungen (z. B. der Text der Legende, den Rastertext des Balkendiagramms usw.).
Legende	Fügen Sie aus der Dropdownliste eine Legende hinzu, indem Sie deren Platzierung hinsichtlich der Grafik auswählen. Verfügbare Optionen beinhalten Ohne, Links oder Rechts. Kreisdiagramme verfügen über zusätzliche Optionen: Kreisförmig und Nur Legende, die für jedes Segment (d. h. pro Spalte des Tabellen-ADORs) festgelegt werden können.
3D-Effekt	Fügen Sie der Grafik eine dreidimensionale Perspektive hinzu.
Diagramm-optionen	Geben Sie einen Befehl ein, um das Aussehen Ihres Diagramms zu verbessern. Verfügbare Befehle finden Sie unter Verwendung erweiterter Optionen.
Optionen (nur Kreisdiagramm)
Slices trennen	Bricht die verschiedenen Segmente des Diagramms heraus und trennt diese.
Kleine Slices zusammenfügen	Verbinden Sie alle Segmente, deren Wert in einem einzigen Segment kleiner als ein festgelegter Wert ist.
Falls weniger als	Legen Sie den minimalen prozentualen Datenwert fest, den ein Wert haben muss, um als eigenständiges Segment dargestellt zu werden. Alle Segmente, deren Werte niedriger als dieser Prozentsatz sind, werden in einem einzigen allgemeinen Segment kombiniert, dessen Standard-Titel Sonstige lautet.
Bezeichnung	Geben Sie die Bezeichnung ein, die dem allgemeinen Segment, das alle Kleinen Segmente deren Wert kleiner als der festgelegte Prozentsatz ist, zugewiesen wird. Die voreingestellte Bezeichnung ist Sonstige.
Optionen (Balken, Linie oder Fläche)
Balkenwerte anzeigen	Fügen Sie die Balkenwerte in die Grafik ein.
Raster anzeigen	Zeigen Sie die Grafik mit Raster an.
Anmerken	Legen Sie fest, welche der Achsen, mit denen die Grafik dargestellt wird, Kommentare erhalten soll. Verfügbare Optionen sind: Keine, X-Achse, Y-Achseund Beide Achsen.
X-Serien	Wählen Sie im Dropdown-Listenfeld die Spalte des Tabellen-ADOR, die als X-Achse der Grafik benutzt werden soll.

So entfernen Sie einen Tabellen-ADOR aus einem Grafikrahmen:

Klicken Sie mit der rechten Maustaste auf den markierten Grafikrahmen und wählen Sie DynamischerInhalt > ADOR aus Grafik entfernen.

Erweiterte Optionen

Mit uChart können Sie das Aussehen Ihrer Diagramme weiter verbessern, indem Sie einfach Befehle im Bereich Diagrammoptionen des Dialogs uChart-Eigenschaften eingeben.

Berücksichtigen Sie bei der Eingabe von uChart-Parametern Folgendes:

Jeder Parameter sollte in einer neuen Zeile eingegeben werden.
Parameternamen berücksichtigen die Groß-/Kleinschreibung.
Parameternamen dürfen keine Leerzeichen enthalten.
Parametername müssen mit einem Schrägstrich '/' beginnen und dürfen kein Leerzeichen zwischen Parametername und Schrägstrich enthalten.
Auf Parameternamen muss ein Leerzeichen folgen.

Die gemeinsam verwendeten Parameter sind in aufgeführt (die Spalte „ Anwendbar auf...“ zeigt den Diagrammtyp mit seinem Anfangsbuchstaben an: B=Balken, L=Linie, P=Kreis).

Parameter	Werte	Effekt	Anwendbar auf...
/3DDepth	0,0 bis 1,0	„Tiefe“ des 3D-Effekts	BLK
/3DViewAngle	0 bis 90	Scheinbare Position des Betrachters bei 3D-Effekten	BLK
/Aspect	0,1 bis 10,0	Gesamtbreite des Diagramms	BLK
/AxisColor	Farbe	Farbe aller Achsen	BL
/AxisStyle	lineStyle	Zeichnungsstil der Achsen	BL
/AxisWidth	0 bis 1000	Breite aller Achsen	BL
/BarGap	0 bis 100,0	Größe der Balkenabstände	B
/CalloutLayout	Around, Side	Layout der Callout-Linien des Kreisdiagramms	K
/CalloutLineColor	Farbe	Farbe der Callout-Linien	K
/CalloutLineLength	1,0 bis 10,0	Länge der Callout-Linien	K
/CalloutLineStyle	llineStyle	Stil der Callout-Linien	K
/CalloutLineWidth	0 bis 9999	Stärke der Callout-Linien	K
/ChartLabelSize	0,1 bis 100	Schriftgröße der Werte im Diagramm	BLK
/ChartValueSize	0,1 bis 1000	Schriftgröße der Werte im Diagramm	BLK
/ColorListLabels	[(label1)... (labelN)]	Zeichenfarbe für bestimmte Beschriftungen	BLK
/CompressHighLow	No, Yes	Unteren Bereich auskomprimieren	BL
/CutoutText	No, Yes	Text aus der Umgebung “herausschneiden”	BLK
/FillBelow	No, Yes	Bereich unter der Datenlinie füllen	L
/FloorSize	0,1 bis 100	Schriftgröße für untersten Text	BL
/GridLineColor	Farbe	Rasterfarbe	BL
/GridLineStyle	lineStyle	Zeichnungsstil der Rasterlinien	BL
/GridLineWidth	0 bis 1000,0	Stärke der Rasterlinien	BL
/GroupGap	0 bis 10,0	Gruppenabstand	BL
/GroupSize	0,1 bis 100	Schriftgröße des Gruppentextes	BL
/HighValue	Zahl	Obergrenze für Datenwerte	BL
/KeepZeroData	Yes, No	Daten mit Wert 0-ignorieren	BLK
/LabelColor	Farbe	Etikettenfarbe	BLK
/LabelFormat	(stringFormat)	Transformiert Etikettentext	BLK
/LabelLocation	Speicherort	Position des Etikettenwertes im Diagramm	BL
/LabelLocation	Speicherort	Position des Etikettenwertes im Diagramm	K
/LabelOverflow	Ignore,...	Begrenzung von überlangen Beschriftungen im Diagramm	BLK
/layer		Anfang der Ebenendaten; trennt Ebenen	B
/Layering Overlay,	Group, Interleave	Gruppierung von Datenebenen	BL
/LayerLabel	(Text)	LayerLabel-Text für Ebenen	BL
/LayerLabelFormat	(stringFormat)	Transformiert /LayerLabel-Text	BL
/LayerLabelLocation	Speicherort	Position des /LayerLabel	BL
/LeftGap	1,0 bis 10,0	Abstand vor dem äußerst linken Balken	BL
/LeftScaleFormat	(numberFormat)	Formatierung der Maßstabszahlen	BL
/LeftScaleSize	0,1 bis 100	Schriftgröße der Maßstabsziffern	BL
/LeftTextLimit	1000,0 bis 1000,0	Äußerste linke Grenze für Text	BLK
/LegendOutlineWidth	0 bis 10,0	Stärke der gestrichelten Umrisslinien in Legenden	BLK
/LegendOverflow	Ignore,...	Begrenzung von überlangen Legenden im Diagramm	BLK
/LegendPosition	1,0 bis 10,0	Verschiebt Legenden nach rechts	BLK
/LegendSize	0,1 bis 100	Größe von Legenden-Spot und Text	BLK
/LineFromOrigin	No, Yes	Zeichnet eine Anfangslinie	L
/LowValue	Zahl	Untere Bereichsgrenze	BL
/MarkerColor	Farbe	Farbe der Datenpunktmarkierungen	L
/MarkerShape	Form	Form der Datenpunktmarkierungen	L
/MarkerSize	0 bis 9999	Größe der Datenpunktmarkierungen	L
/MaxGridDivisions	1 bis 10	Maximalzahl vertikaler Unterteilungen	BL
/MergeLabels	No, Yes	Daten mit gleicher Etiketten mischen	BLK
/NegativeColor	Farbe	Farbe negativer Daten	BLK
/OutlineColor	Farbe	Farbe der Begrenzungslinien	BLK
/OutlineStyle	lineStyle	Zeichnungsstil der Linien/Umrandungen	BLK
/OutlineWidth	0 bis 1000,0	Stärke der Umrandung	BLK
/PieType	FullPie, HalfPieUp, HalfPieDown	Gesamtform von Kreisdiagrammen	K
/PieValueInPercent	Yes, No, or 0 to 5	Segmentdaten als % drucken; Summe = 100% erzwingen (int)	K
/PrintBottomAxis	Yes, No	Nullachse ein-/ausblenden	BL
/PrintBottomTics	No, Yes, IfLabel	Teilungsstriche am unteren Rand drucken	BL
/PrintCalloutLine	IfNeeded, No, Yes	Callout-Linien drucken	K
/PrintFloor	No, Yes	Linie unterhalb der Achse ein-/ausblenden	BL
/PrintGrid	Yes, No	Gitterlinien ein-/ausblenden	BL
/PrintLabel	Yes, No, ExceptPlaceholder	Datenlabels ein-/ausblenden	BLK
/PrintLeftAxis	Yes, No	Linke vertikale Achse ein-/ausblenden	BL
/PrintLeftScale	Yes, No	Linke Maßstabszahlen ein-/ausblenden	BL
/PrintLeftTics	Yes, No	Linke Teilungsstriche ein-/ausblenden	BL
/PrintValue	Yes, No	Datenlabels ein-/ausblenden	BLK
/RightGap	1,0 bis 10,0	Abstand nach äußerst rechter Spalte	BL
/RightTextLimit -	1000,0 bis 1000,0	Äußerste rechte Grenze für Text	BLK
/SliceCutaway	0,0 bis 0,5	Abstand zwischen Kreissegmenten	K
/TextShrinkList	[list of .99 to .2]	Schrittweiten zur Textverkleinerung für ShrinkToFit	BLK
/ValueColor	Farbe	Farbe der Werte	BLK
/ValueFormat	(numberFormat)	Formatierung von Werten	BLK
/ValueLocation Header,...		Position von Werten im Diagramm	BL
/ValueLocation Header,...		Position von Werten im Diagramm	K
/ValueOverflow Ignore,...		Begrenzung von überlangen Diagrammwerten	BLK

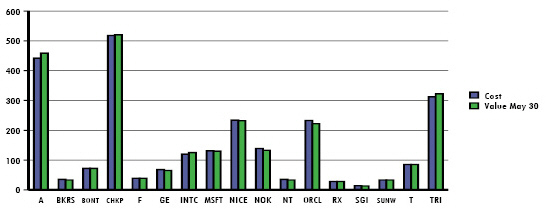

Im folgenden Beispiel haben wir ein normales, zweidimensionales Balkendiagramm genommen.

Wir haben die Farbe und 3-D-Eigenschaften des Diagramms wie folgt geändert siehe:

Zunächst haben wir mit dem Befehl "/3D Yes" die dreidimensionale Ansicht aktiviert.
Danach haben wir die Tiefe „depth“ des 3D-Effekts auf 30 Grad gesetzt (/3DViewAngle 30) und die Position des scheinbaren Beobachtungspunktes für den 3D-Effekt auf '1' (/3DDepth 1).

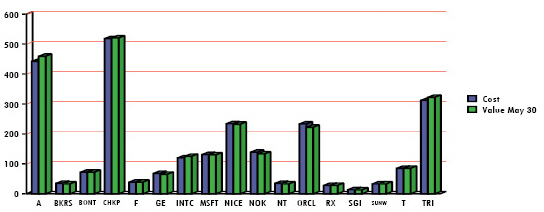

Schließlich haben wir die Farbe des Diagrammrasters von Schwarz auf Rot umgestellt (/GridLineColor Red). Das resultierende Säulendiagramm sieht nun wie folgt aus:
